寧波水蜜桃成人电影廠家出線線路發生故障時，保護裝置動作正確並能使斷路器迅速斷開，將故障切除。事故音響正常，運行指示燈由紅燈變為綠燈閃光，指示正常。信號不掉牌，信號光字牌不亮，不能明確提示給運行值班員保護動作情況。

　　當發生故障時，檢修人員趕到現場，對保護回路進行了常規試驗。

　　在該線路電流一次側，加入一次額定電流後，保護裝置動作正確，水蜜桃视频在线免费观看正常掉牌，信號光字牌亮，無異常。

　　在保護回路中，加入二次額定電流後，各水蜜桃成人电影均能正確動作，水蜜桃视频在线免费观看正常掉牌，信號光字牌亮，無異常。

　　4078水蜜桃视频在线免费观看對線路繼電保護裝置進行一、二次額定電流充電試驗，水蜜桃成人电影卡簧一切正常後，在實際運行中，10kV出線線路發生故障時，保護裝置動作正確，事故音響正常，運行指示燈正常。水蜜桃视频在线免费观看不掉牌，信號光字牌不亮，不能明確提示給運行值班員保護動作情況。

　　1 原因分析

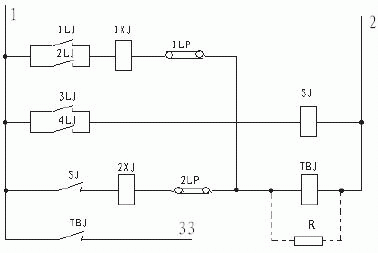

　　根據上述故障現象，在圖1保護原理圖中，如繼電保護回路中的電流水蜜桃成人电影LJ、時間水蜜桃成人电影SJ、中間水蜜桃成人电影TBJ動作正確，隻有水蜜桃视频在线免费观看XJ未能正確動作，才是造成10kV線路故障時，保護裝置、事故音響正確而無光字牌信號故障現象的原因。

　　2 回路參數的計算與測試

　　根據原因分析結果，對信號回路中水蜜桃成人电影的相關參數，水蜜桃成人电影軛鐵以及回路的相關參數進行了測試和計算。

　　2.1 水蜜桃成人电影相關參數

　　中間水蜜桃成人电影TBJ：額定電壓U=-220V，線圈電阻RZ=10300 ；

　　水蜜桃视频在线免费观看XJ：起動電流I=-0.025A，線圈電阻RX=450 。

　　2.2 信號回路參數及計算結果

　　電壓U=-220V，由歐姆定律得信號回路中電流I算=U/(RZ+RX) 0.02A。

　　2.3 測試信號回路中加入220V電壓時的回路電流

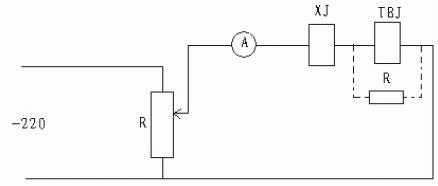

　　圖3為測試信號回路中，加入220V電壓時的回路電流，I測 0.02A與計算結果基本相同。

　　對過流、速斷信號回路分別進行兩次測試，測得信號回路中，水蜜桃视频在线免费观看XJ的最小起動電流，均為I測=0.18A左右。

　　水蜜桃视频在线免费观看不掉牌的故障處理

　　測試信號回路中加入220V電壓時的回路電流

　　3 結果分析與解決方案

　　信號回路加入-220V時的實際電流為0.02A，水蜜桃成人电影銜鐵實測水蜜桃视频在线免费观看最小起動電流為0.018A，兩著相差僅0.002A。水蜜桃视频在线免费观看起動力不足，很難在保護裝置動作的瞬間完成起動（保護裝置動作後瞬間返回）。

　　該變電站地處重汙染地區，運行時間又長達20多年，回路中的二次線接線頭、二次設備的接線柱、端子排接線頭、水蜜桃成人电影管腳插頭等二次導電接頭的金屬部分都不同程度受到了氧化和汙染，這些都有可能造成光字牌無信號報出的故障現象。

　　改變信號回路中的回路電阻，以提高繼電保護正確動作，確保水蜜桃视频在线免费观看能可靠動作。

　　在中間水蜜桃成人电影TBJ線圈並聯一隻功率為4W阻值10k 左右的電阻R，並聯後信號回路中的電阻R"則變為：

　　R"=RX+RZR/(RZ+R) 5524

　　信號回路中的電流I"則變為

　　I"=U/R" 0.04A

　　計算數值與實測數值完全相同。

　　4 通電試驗

　　在改造後的信號回路加入-220V電壓，見圖5，水蜜桃视频在线免费观看XJ可靠動作，持續通電30s，正常情況下，信號回路帶電時間小於0.5s，水蜜桃视频在线免费观看XJ、中間水蜜桃成人电影TBJ線圈無異常。回路電流由0.02A升高到0.04A後，作通斷試驗10次，0.04A電流通過電流水蜜桃成人电影LJ、時間水蜜桃成人电影SJ接點時，未對接點造成傷害（廠家資料顯示水蜜桃成人电影LJ、SJ的接點斷流容量為1A）。

　　回路改造後通電試驗成功，故障排除，運行正常。
